高解像度・高感度化学発光（ケミルミネッセンス）撮影装置
ゲル撮影・イメージング 高感度化学発光・蛍光・可視光イメージング装置
WSE-6100LuminoGraphⅠ （ルミノグラフⅠ）
「WSE-6100 LuminoGraphⅠ（ルミノグラフ）」は高感度冷却CCDを搭載した化学発光（ケミルミ）撮影装置です。ウエスタンブロット、ノーザンブロット、サザンブロットなど発光サンプルの自動露光撮影が可能です。
WSE-6100H-CP LuminoGraphⅠ
LuminoGraphⅠ本体
解析ソフト・制御用パソコン
上記組み合わせで発光撮影に対応します。各種オプションを加えることで、蛍光撮影、色素染色ゲル撮影、プリントアウトなどの機能拡張が可能です。
目的・用途
- ウエスタンブロットの発光イメージング
- サザンブロットの発光イメージング
- ノーザンブロットの発光イメージング

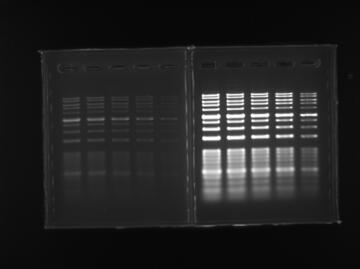

- 蛍光染色ゲルや蛍光タンパク質などの蛍光イメージング（option）

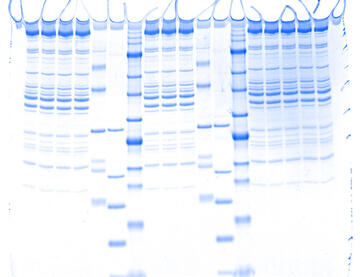

- CBB染色ゲルなどの可視光イメージング（option）
写真はImageSaver6の疑似カラー表示
- イメージング画像からサンプルの定量解析（濃度、分子量）
- 自動露光→発光パターンとマーカー像の自動マージ機能
製品概要
LuminoGraphⅠは、140万画素高感度冷却CCDカメラを搭載した化学発光撮影装置です。
カメラはCCDを-30℃冷却によりノイズを低減、撮影時にダークイメージ（ノイズデータ）を減算し、更にノイズ低減処理によってランダムノイズを低減します。
ウエスタンブロットで利用されるHRP用発光基質やサザンブロット、ノーザンブロットで利用されるALP用発光基質による発光をダイレクトに撮影することが可能です。
発光撮影に最適化された撮影用制御ソフトウエア「ImageSaver6」は、自動露光、積算露光、インターバル露光などに対応します。

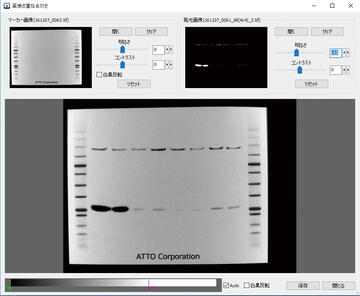

また、ウエスタンブロッティングでよく利用される有色分子量マーカー像と発光画像の合成（Merge）も可能です。
オプションを追加することで、蛍光撮影、白色光撮影などにも対応します。すべての撮影画像は画像解析ソフトウエア「CS Analzyer4」で定量解析が可能です。
「ImageSaver6」「CS Analyzer4」はインストール時に日本語/英語を選択可能です。
基本構成（標準付属）
- 140万画素 -30℃冷却CCDカメラとF0.95高感度レンズの組み合わせ
・・・WSE-6100H LuminoGraphⅠ
- Windows 10用 制御ソフト「ImageSaver6」を標準付属
オプション
- 「CS Analyzer4」Windows 10 で使用できる解析ソフト
→撮影画像から、バンドの濃度定量・分子量計測可能
→発光画像と有色マーカー像を合成可能
→画像を最大200%まで拡大しても画像が荒れないズーム機能
→LuminoGraphシリーズほか、Printgraphシリーズの画像も解析可能
→デジカメやスキャナの画像も解析可能 - 制御用パソコン・・・オプション
- Cyan蛍光撮影キット・・・オプション
→WSE-5600 CyanoView
→蛍光撮影用フィルター（YA-3：560nmロングパス）
→ゲルトレイS
→WSE-6100/6200用フィルターホルダー
→切り出し用オレンジカバー - 蛍光撮影キット・・・オプション
→紫外線照射装置（312nm） 1台
→蛍光撮影用フィルター（SWP/YA-3：560nmロングパス/OY:540nmロングパス） 各1枚
- 白色光源「FlatViewer」・・・オプション
- 白色光源撮影用減光フィルター「ND-0.1」・・・オプション
-
LED蛍光励起光源 WSE-5600 CyanoView
透過型のシアン色LED光源は、LuminoGraphⅠ庫内にセット可能
エチジウムブロマイド（EtBr)染色ゲルの切り出しにも対応します。
青色～緑色励起の蛍光物質に対応します。
-
RGB3色LED蛍光励起用光源 WSE-5510 VariRaysⅠ
落射型のRGB3色LED光源は、メンブレンや立体物への励起光源照射が容易です。
青(470nm)、緑(527nm)、赤(630nm)を1つの装置で切り替え照射または同時照射が可能です。
製品特長
- 自動露光機能・・・AutoExposure
→数秒の撮影で、適正露光時間を自動で設定し撮影・画像を保存します。
→領域設定 2分割/4分割/任意領域（最大6か所）からの露光時間推定→自動露光 - 16bit TIFF保存
→階調数65535のデータを持つTIFF形式での画像保存。汎用性があります。
→JPEGや8bit TIFFへの変換保存も可能です。 - 自動コントラスト・白黒反転機能
→制御ソフト・解析ソフトの両方で、コントラスト調整や白黒反転等が可能 - 140万画素高感度冷却CCDカメラは、高解像度と高感度を両立
- F0.95高感度レンズ（WSE-6100H）はフラットフィールド補正対応
製品の仕様
| 名称 | ルミノグラフⅠ（LuminoGraphⅠ） |
|---|---|
| 型式 | WSE-6100H/ H-CS/ H-CSP |
| カメラ | 140万画素冷却CCD カメラ(-30℃ ) 有効画素数1392 × 1040 ピクセル 推奨使用環境温度25℃（30℃以下） |
| レンズ | F0.95 25mm 単焦点レンズ |
| 画角 | 80 × 60 ～ 150 × 110mm |
| 画像保存形式 | 16bitTIFF/16bitCCD（JPEG、TIFF、BMP など8bit ファイルへ変換可能） |
| 対応OS | Windows 10(64/32bit) （ImageSaver6/CS Analyzer4） |
| 電源 | AC85V-265V 50/60Hz |
| キャビネット寸法 | 325mm(W) × 281mm(D) × 608mm(H) |
| 質量 | 18.8kg（付属品含まず） |
LuminoGraph 製品構成
| 型式 |
WSE-6100 H |
WSE-6100 H-CS |
WSE-6100 H-CSP |
|---|---|---|---|
| 冷却CCD カメラ 140万画素 |
○ | ○ | ○ |
| F0.95 高感度レンズ | ○ | ○ | ○ |
| コントロールソフト Image Saver 6 |
○ | ○ | ○ |
| 画像解析ソフト CS Analyzer |
○ | ○ | |
| 制御用WindowsPC | ○ |
■オプション
- 蛍光撮影キット（紫外線照射装置+蛍光撮影用フィルター）
- Cyan蛍光撮影キット（CyanoView+撮影フィルター+切り出し用オレンジカバーなど）
- WSE-5600 CyanoView（透過型シアン色LED蛍光励起光源）
- WSE-5510 VariRays I（落射型RGB3色LED蛍光励起光源）
- ゲルトレイS（紫外線透過型アクリル製ゲルトレイ）
- 白色光源 FlatViewer
- 白色光源用減光フィルター ND-0.1
- ハイブリッドグラフィックプリンタ UP-X898MD など
詳細はお問い合わせください。
1.28MB
LuminoGraphⅠカタログ
蛍光撮影各種データ
Technical Info 「DNA／タンパク質の蛍光撮影」
オプション・消耗品一覧
本体価格：1,680,000円 ～Prices shown are domestic prices valid only in Japan
| 製品コード | 製品名 | 価格 | 数量 |
|---|---|---|---|
| 2006115 | WSE-6100H-ACP LuminoGraph(ルミノグラフ) 高感度レンズ ALL IN ONE 1式 ※ウエブ会員限定キャンペーン | 1,938,400円 | |
| 2006100 | WSE-6100H LuminoGraph(ルミノグラフ) 高感度レンズ 1台 | 1,680,000円 | |
| 2006101 | WSE-6100H-CS LuminoGraph(ルミノグラフ) 高感度レンズ 解析ソフト付 1式 | 1,880,000円 | |
| 2006102 | WSE-6100H-CSP LuminoGraph(ルミノグラフ) 高感度レンズ 解析ソフト・パソコン付 1式 | 2,080,000円 | |
| 2006125 | Cyan蛍光撮影キット 1組 | 250,000円 | |
| 2008150 | WSE-5600 CyanoView 蛍光励起用シアン光源（透過型） 1台 | 200,000円 | |
| 2009170 | 蛍光撮影キット（WUV-20M・YA-3・OY・SWP） 1組 | 200,000円 | |
| 2008062 | BPF510 50mm角型 (GFP撮影用バンドパスフィルター) 1枚 | 100,000円 | |
| 2196160 | FlatViewer(フラットビュア) 白色透過光源 1台 | 78,000円 | |
| 2130446 | ND0.1 減光フィルター 1枚 | 15,000円 | |
| 2140202 | UP-X898MD ハイブリッドグラフィックプリンタ 1台 | オープン価格 | |
| 2008101 | WSE-5510 VariRaysⅠ 蛍光励起用 3色LED（青・緑・赤）光源（落射型） 1台 | 200,000円 | |
| 2008117 | VariRaysⅠⅡ用1次フィルターセット（青） 481nmショートパス×2枚 1組 | 100,000円 | |
| 2008118 | VariRaysⅠⅡ用1次フィルターセット（緑） 562nmショートパス×2枚 1組 | 100,000円 | |
| 2008110 | VariRays用電源BOX ACアダプター/切り替えスイッチ 1組み | 15,000円 | |
| 3700006 | WSL-1200C 光子ファンダム（CCDカメラ用） 1台 | 300,000円 |
資料ダウンロード DOWNLOAD
各種資料（PDF形式）をダウンロードいただけます。
関連製品
WSE-6200HLuminoGraphⅡ（ルミノグラフⅡ）
WSL-1200 光子ファンダム基準LED光源
