电泳仪


产品编号 产品名称 产品规格 产品等级 产品价格
CBJ-IMR2-001 iMyRun II
电泳仪
见本页
CBJ-IMR2-201 i-MyRun II
电源
1 SET
CBJ-IMR2-221 i-MyRun II
电源线
1 PC
CBJ-IMR2-311 i-MyRun II
 盖板
1 PC
CBJ-IMR2-401 i-MyRun II
制胶系统(制胶托盘、制胶台、制胶梳子)
1 SET
CBJ-IMR2-411 i-MyRun II
制胶托盘
1 PC
CBJ-IMR-421-EX i-MyRun II / N
制胶台
1 PC
CBJ-IMR-431-EX i-MyRun II / N
制胶梳
6 PC

电泳仪

i-MyRun II


电泳仪



◆原理


物质分子在正常情况下一般不带电,即所带正负电荷量相等,故不显示带电性。但是在一点的物理作用或化学反应条件下,某些物质分子会成为带电的离子(或粒子),不同的物质,由于其带电性质、颗粒形状和大小不同,因而在一定的电场中它们的移动方向和移动速度也不同,因此可使它们分离。

MyRun II的电泳槽不仅仅是凝胶托盘,同时也是紫外线可通透的。甚至在运行时,利用蓝光LED照明器和合适的染色剂,电泳的状态可通过UV透照器直接观察。整合了的电源和电泳槽为您的使用带来了很多的安全。

因此我们自信地向您推荐这款创新设计,物超所值的产品!

◆产品规格

电源

尺寸

219(W) × 90(L) × 62(H) mm

输出电压

DC 50,75,100,120,135 V

输入电压

AC 100~240 V 50/60 Hz

时间设定

0~99 min (by minute)

电泳槽

格式

高通量(可泳动156个样品)

上样形式

可使用8或12通道移液枪

盖板设计

带开缝的迁移拱形盖板

迁移距离

1.8 cm 或2.75 cm 在高通量情况下

上样规格

9 μL(26 well)或18 μL(13 well)

尺寸

160(W)×212(L)×58(H) mm

制胶系统

凝胶尺寸

124(W) × 120(L) mm

上样量

26 well,9 μL

13 well,18 μL

最大样本数

26 well × 6 rows = 156 个样品



◆优点特色


●  不仅仅是凝胶托盘,电泳槽对紫外线(UV)和蓝光LED光同样具有通透性。

●  利用124x120 mm的凝胶可电泳8~156 份样品。(适用于8或12 根多种吸液管)

●  传统的小凝胶也可使用。(凹凸部分设计在电泳内部)

●  0~99 分钟的时间设定或不限时运行。

●  5 种可选电压(50, 75, 100, 120, 135 V)

●  只要电泳期间外盖被打开,电源便自动切断,保障安全。

●  简易结合/分离的电源和电泳槽。

●  盖子上带有重视凝胶可视性和散热性的细缝。

●  控制面板为防水设计。


电泳仪

    用户友好的界面。通过简单的触摸操作调节电压。

    可选择电压:50, 75, 100, 120 or 135 V。

    可选择时间:0-99 分钟或不限时运行。

电泳仪

    更高效:一次最大泳动样品数:156

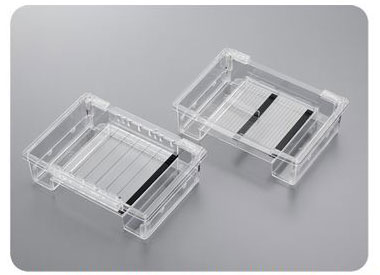

    电泳槽也有支持小凝胶的格栅。

电泳仪

    更安全:自在和带有盖子的电泳槽相连接的情

    况下,电源才会启动。

电泳仪

    更方便:如图,只需向上抬起一定高度,电源

    即可轻松地与电泳槽分离。

◆案例应用

      ●  适合分离大片段的DNA

      ●  可以提取大分子DNA

      ●  PCR产物在琼脂糖凝胶上的电泳检测

i-MyRun II 电泳仪

产品编号

产品名称

包装

CBJ-IMR2-001

i-MyRun II电泳仪

1 unit



组成部件:

电泳槽 电源 制胶系统
电泳槽盖板 电源线 电泳梳(6个)
说明手册


电泳仪

     ※产品规格见相关资料



i-MyRun II部件与附件

产品编号

产品名称

包装

CBJ-IMR2-201

i-MyRun II电源

1 SET

CBJ-IMR2-221

i-MyRun II电源线

1 PC

CBJ-IMR2-301

i-MyRun II电泳槽和盖板

1 SET

CBJ-IMR2-311

i-MyRun II盖板

1 PC

CBJ-IMR2-401

i-MyRun II制胶系统(制胶托盘、制胶台、制胶梳子)

1 SET

CBJ-IMR2-411

i-MyRun II制胶托盘

1 PC

CBJ-IMR-421-EX

i-MyRun II/N制胶台

1 PC

CBJ-IMR-431-EX

i-MyRun II/N制胶梳

6 PC





i-MyRun II 附件(小凝胶)

产品编号

产品名称

包装

CBJ-IMR-403-EX

i-MyRun II/NC制胶系统(制胶托盘L/S、制胶台、制胶梳子)

1 SET

CBJ-IMR-413-EX

i-MyRun II/NC制胶托盘(Lx2)

1 SET

CBJ-IMR-414-EX

i-MyRun II/NC制胶托盘(Sx4)

1 SET

CBJ-IMR-423-EX

i-MyRun II/NC制胶台

1 SET

CBJ-IMR-433-EX

i-MyRun II/NC制胶梳

2 PC

电泳槽规格


外径尺寸

160(W)× 212(L)× 58(H)mm

可于电泳槽上设置的凝胶种类及个数

124×120 mm凝胶・・・・・・・・・・1个
小凝胶(L)・・・・・・・・・・・最多2个
小凝胶(S)・・・・・・・・・・・最多4个

紫外线等的穿透性

无论电泳槽和凝胶托盘的哪部分都具有紫外线穿透性

(也具有蓝色LED光穿透性)

盖板设计

盖板加入重视散热性和分辨性的缝隙



样品应用


使用的凝胶

124×120 mm

凝胶尺寸

124(W)× 120(L)mm

可在i-MyRun II中设置的凝胶个数

1个

可应用的样品数

当使用26个格栅的电泳梳时:最多156个样品(6列)
当使用13个格栅的电泳梳时:最多78个样品(6列)

对应的多通道移液器

适用于8节或12节的通道移液器

样品容量

当使用26个格栅的电泳梳时:9μL/格栅

当使用13个格栅的电泳梳时:18μL/格栅

泳动的距离

制作凝胶的托盘中,当设置等间隔的电泳梳数量为:
     ・4个
     ・6个
 时为2个样本留了空隙。
 为配合本机器而制作凝胶的情况下
     ・当设置为4个时,则变成2.75 cm
     ・当设置为6个时,则变成1.8 cm
 的泳动距离。

电泳仪

      i-MyRun II 凝胶铸造系统(单件购买商品号:IMR2-401)



样品应用(小凝胶)


使用的凝胶

小凝胶(L)

小凝胶(S)

凝胶尺寸

107(W)×60(L)mm

52(W)×60(L)mm

可在i-MyRun II中设置的凝胶个数

最多2个

最多4个

可应用的样品数

最多50个样品(25格栅×2个)或是最多34个样品(17格栅×2个)

最多48个样品(12格栅×4个)或是最多32个样品(8格栅×4个)



电力供应规格


对应安全性

・电泳槽与电源之间装载有确认连接的开关
・电泳槽盖与电源之间装载有确认连接的开关

定时器

0~99分钟

外径尺寸

219(W)× 90(L)× 68(H)mm

电源

50, 75, 100, 120, 135V

输入电压

AC100~240V 50/60Hz

电泳仪

           点击图片进入

常见问题

Q1:  产品接口地方接触到液体,是否会造成短路?
A2:  如果液体进入到接口的孔洞里,虽然里面有一定的保护装置,但因为里面有各种电子元件,也可能会造成短

       路。如果接头接触到了液体,请尽快擦拭,防止腐蚀。请参考手册前4页的注意事项。

Q2:  这个电泳槽是UV通透的,如果去拍照的话,需要将电泳槽上方的盖子去掉吗?
A2:  因为盖子也是UV通透的,所以不需要去掉。而且iMyRun II可以在电泳运行的同时,进行实时观察。

Q3:  拍照的时候,如果把整个电泳槽放入凝胶成像系统,要不要倒掉电泳槽里面的电泳缓冲液?
A3:  不需要。

Q4:    样品电泳距离在1.8 cm以上,可以一次性电泳156样品吗?
A4:    影响电泳的因素很多,比如电压,时间,样本片段大小,凝胶的浓度,buffer的状态等等都会影响到电泳

          速度(距离)。
          如果您的样本长度均一,只考虑是否发现(阴性或阳性)的话,改变凝胶浓度,还是可以一次性跑大量样本的。
          例如,利用限制性核酸内切酶处理的Genotyping实验,只需要判断特定长度的片段是否存在。
          具体的电泳条件,需要您根据自己的实验进行优化调节。

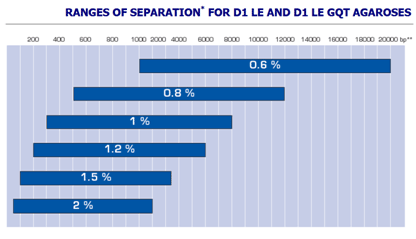

          一般来说,琼脂糖凝胶的浓度和它能分辨的DNA片段长度范围可以参考下图。
